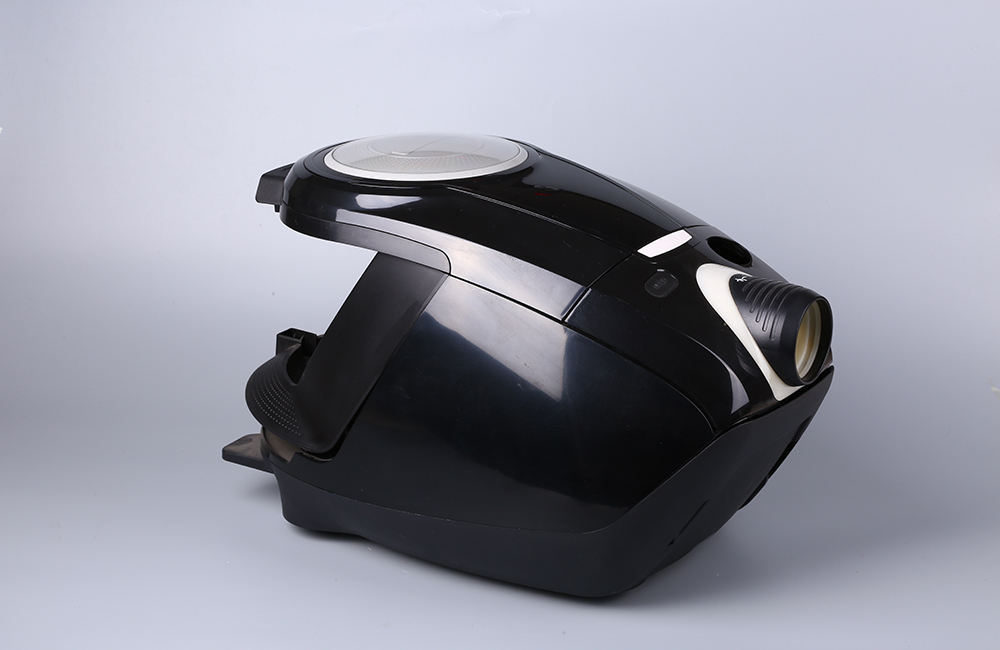

手板制作是产品开发中的关键步骤，用于验证设计、结构和功能。以下是手板制作的详细流程和常见工艺，帮助你了解如何从设计到实物制作手板：

一、手板制作的基本流程

需求分析

明确手板的目的（验证外观、结构、功能等）。

确定材料、尺寸、精度、数量等要求。

3D建模

使用CAD软件（如SolidWorks、UG、ProE、犀牛等）设计产品三维模型。

导出通用格式文件（如STP、IGS、STL等）。

选择工艺

根据设计需求、材料、精度、成本等因素选择合适的手板制作工艺：

CNC加工：高精度金属/塑料零件。

3D打印：复杂结构、快速原型。

钣金加工：金属外壳、支架等。

硅胶复模：小批量复制（通常需先有原型）。

制作手板

根据工艺制作实物模型。

例如：CNC加工需编程、装夹材料、切削；3D打印需切片、调整参数。

后处理

表面处理：抛光、喷砂、电镀、喷漆、阳极氧化等。

装配：将多个零件组装成完整模型。

质检：检测尺寸、公差、外观、功能等。

测试与优化

通过手板验证设计问题，反馈并优化3D模型，重新制作（如有必要）。

二、常见手板工艺及特点

1. CNC加工手板

适用场景：高精度金属/塑料零件（如机械配件、设备外壳、精密组件）。

流程：

3D建模 → CAM编程（生成G代码） → 材料装夹 → CNC加工 → 后处理。

优点：精度高（±0.05mm）、表面质量好、材料多样（铝合金、不锈钢等）。

缺点：成本高、加工周期长、薄壁结构受限。

2. 3D打印手板

适用场景：复杂结构、曲面、快速原型（如外观验证、装配测试）。

流程：

3D建模 → 切片（生成打印路径） → 3D打印 → 后处理。

优点：速度快、可制作超复杂结构、支持多种材料（树脂、尼龙、金属）。

缺点：精度较低（±0.1mm）、表面粗糙、成本较高（金属打印）。

3. 钣金加工手板

适用场景：金属外壳、支架、机箱等。

流程：

3D建模 → 展开图设计 → 激光切割 → 折弯 → 焊接/铆接 → 后处理。

优点：成本低、适合薄壁结构、效率高。

缺点：厚度受限、复杂曲面难以实现。

4. 硅胶复模手板

适用场景：小批量生产（需先有原型，如CNC或3D打印模型）。

流程：

制作原型 → 制作硅胶模具 → 灌注材料（环氧树脂、聚氨酯等）→ 固化脱模。

优点：低成本、适合复制简单结构。

缺点：精度低、需先有原型、材料性能有限。

5. 其他工艺

注塑手板：适合塑料零件的小批量制作（需开模，成本高）。

手工制作：用于简单模型或应急情况（如 clay modeling、泡沫切割等）。

三、手板制作的关键点

材料选择

根据产品用途选择材料，例如：

铝合金：轻便、易加工，适合大多数机械零件。

不锈钢：高强度、耐腐蚀，适合精密零件。

树脂/尼龙：适合3D打印，成本低但强度一般。

精度控制

根据需求确定精度等级，例如：

外观验证：精度要求低（±0.2mm）。

装配测试：精度要求高（±0.05mm）。

表面处理

根据设计要求选择处理工艺，例如：

抛光：提升表面光洁度。

喷砂：增加质感，掩盖瑕疵。

电镀/阳极氧化：增强耐腐蚀性，改变颜色。

成本与时间平衡

CNC加工和金属3D打印成本高但精度高，适合关键零件；

3D打印（塑料）和钣金加工成本低，适合快速验证。

四、手板制作的应用案例

机械零件验证：

通过CNC加工制作齿轮、轴套等零件，测试传动系统的稳定性。

设备外壳设计：

使用钣金加工制作外壳手板，验证装配结构和外观效果。

复杂结构原型：

通过3D打印制作曲面结构或镂空设计，验证可行性。

小批量定制：

利用硅胶复模或小批量注塑，制作定制化零件（如特殊配件、铭牌等）。

五、总结

手板制作的核心是根据需求选择合适的工艺，并通过高效流程将设计转化为实物。如果是高精度或复杂零件，优先选择CNC加工或金属3D打印；如果追求速度和低成本，则可以选择3D打印或钣金加工。建议与专业手板厂合作，根据设计需求优化工艺和材料。
