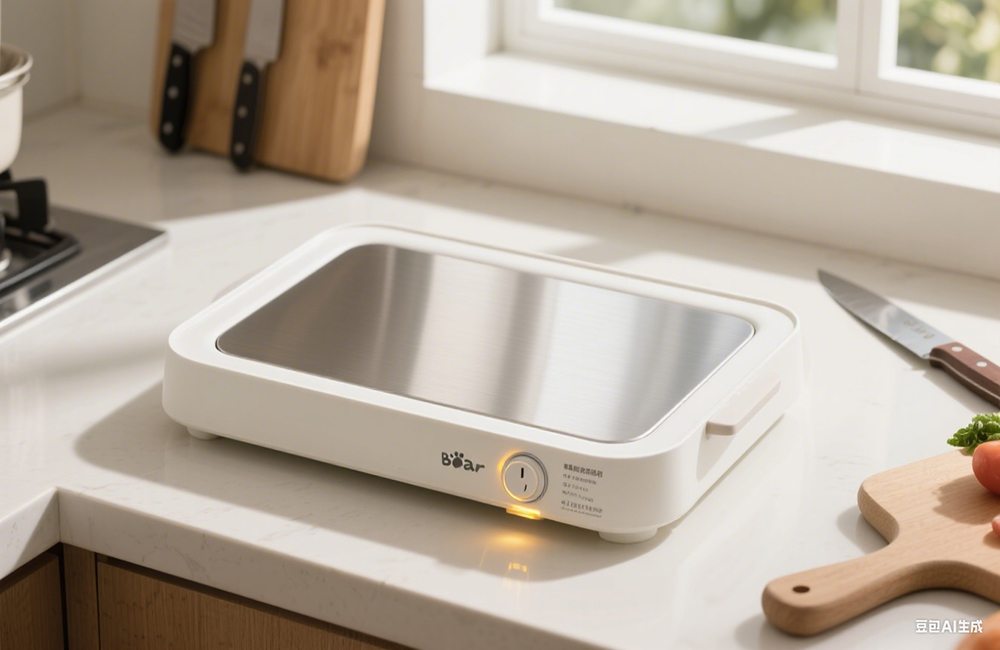

CNC加工电热解冻板手板模型是一种结合精密机械加工、电热元件和温控系统的原型制作方式，适用于需要高精度结构、功能性验证的解冻设备开发。以下是详细的技术流程和关键要点：

1. 设计阶段

1.1 需求分析

功能定义：

明确解冻板的用途（如肉类、海鲜、冷冻食品解冻）。

确定加热方式（电热膜、电热丝、PTC加热片等）、温度范围（如20-60℃）和加热速度。

设计温控系统（如NTC温度传感器、PID控制器、LED显示屏）。

结构设计：

外观设计：扁平板状结构，尺寸适中（如300mm×200mm×20mm），便于放置食材。

内部结构：加热层、隔热层、温控电路集成腔、散热孔或风扇。

材料选择：

外壳：铝合金（轻便、导热性好）、不锈钢（耐腐蚀）、或工程塑料（绝缘、防烫）。

加热层：铝合金+电热膜（均匀加热）或不锈钢加热管（高功率）。

隔热层：硅胶垫、岩棉、聚氨酯泡沫（减少热量散失）。

1.2 3D建模与工程图

软件选择：使用SolidWorks、UG NX、Pro/E等软件进行三维建模，生成零件图（如加热板、外壳、温控支架）和装配图。

关键设计点：

加热层与外壳的间隙（确保隔热效果）。

温控电路的防水、防漏电设计（如PCB密封在塑料腔体内）。

散热孔布局（避免局部过热）。

2. CNC加工阶段

2.1 机床与材料选择

机床类型：

铝合金/不锈钢外壳：使用加工中心（如DMG、马扎克）进行高精度加工。

工程塑料部件：使用CNC雕刻机（如3轴、5轴机）加工。

材料准备：

铝合金/不锈钢板材（厚度5-10mm）用于外壳。

工程塑料（如PC、亚克力）用于绝缘支架或控制面板。

2.2 编程与刀具路径

G代码编程：

使用Mastercam、PowerMill等CAM软件生成刀具路径，设置切削参数：

粗加工：大直径平底刀（如Φ10mm）快速去除余量。

精加工：球头刀或锥度刀保证曲面光滑（如外壳倒角、散热孔）。

温控腔体需高精度加工（公差±0.05mm），确保PCB贴合紧密。

刀具选择：

金属加工：硬质合金刀具（如钨钢刀），转速8000-15000rpm，进给率0.1-0.2mm/齿。

塑料加工：高速钢刀具，低速高进给（避免熔化）。

2.3 加工注意事项

固定与定位：

金属板材用虎钳或真空吸附固定，防止振动。

塑料件用双面胶或软夹具固定，避免变形。

精度控制：

外壳平面度误差≤0.1mm，确保加热板与外壳贴合。

散热孔位置度±0.1mm，保证散热均匀。

3. 电热系统集成

3.1 加热层制作

电热膜方案：

采购定制电热膜（如PVC电热膜，功率密度1-2W/cm²），贴合在铝合金板上。

使用导热硅脂填充电热膜与金属板间的空隙，提高热传导效率。

加热管方案：

将不锈钢加热管嵌入铝合金槽中，用高温胶固定，连接耐高温电线。

3.2 温控系统安装

硬件选型：

温度传感器：NTC 10Kθ50Ω（精度高，响应快）。

控制器：PID温控模块（如SSR固态继电器+PID算法芯片）。

显示屏：OLED或LCD屏幕（显示温度、加热模式）。

电路集成：

PCB板设计分层布局，电热元件与主控电路隔离（安全防漏电）。

按键或旋钮设计（调节温度、定时功能）。

3.3 隔热与防护

隔热层：

底层：硅胶垫（厚度2mm）缓冲加热板与外壳。

中层：岩棉或聚氨酯泡沫（厚度5-10mm）减少热量散失。

安全防护：

外壳温度控制在≤40℃（通过散热孔或风扇散热）。

电路部分增加绝缘罩（如PC塑料腔体）。

4. 组装与测试

4.1 组装流程

加热层安装：将电热膜或加热管固定在铝合金板上，测试电阻和绝缘性能。

隔热层贴合：依次安装硅胶垫、岩棉，覆盖外壳。

温控系统集成：将PCB板固定在外壳腔体内，连接传感器和显示屏。

外壳封装：用螺丝或卡扣固定上下壳，确保密封性（可加防水胶圈）。

4.2 功能测试

加热性能测试：

设定温度（如30℃、50℃），记录升温时间（目标：≤10分钟达目标温度）。

用红外测温仪检测加热板温度均匀性（温差≤±5℃）。

温控精度测试：

检查PID控制效果（如设定50℃时，实际波动≤±1℃）。

测试超温保护功能（如超过65℃自动断电）。

安全测试：

检查外壳是否烫手（温度≤40℃）。

淋水测试电路部分（确保防水等级达IPX4以上）。

5. 后处理与优化

5.1 外观优化

表面处理：

金属外壳：喷砂处理（防滑、美观）或阳极氧化（防腐蚀）。

塑料件：UV喷涂（防刮擦）或镭雕指示标识（如温度刻度）。

细节修复：

填补CNC加工痕迹（如用腻子填补微小凹坑）。

边缘倒角处理（避免割手）。

5.2 结构优化

轻量化设计：在非承重区域开孔（如外壳背部蜂窝状散热孔）。

加热效率提升：

优化电热膜布局（如螺旋形或蛇形回路）。

增加反射铝箔层（将热量向上反射至食材）。

5.3 小批量验证

复模生产：通过硅胶复模或低压灌注（如聚氨酯树脂）制作少量样件，验证工艺可行性。

迭代改进：根据测试结果调整设计（如加热功率、温控算法）。

6. 关键注意事项

热膨胀系数匹配：金属与塑料材料的热膨胀系数差异可能导致变形，需预留间隙。

电磁兼容性（EMC）：温控电路需屏蔽电磁干扰（如添加金属屏蔽罩）。

食品安全性：若直接接触食材，需使用食品级材料（如304不锈钢、FDA认证硅胶）。

通过CNC加工制作的电热解冻板手板模型，可精准验证结构设计、加热均匀性和温控系统的稳定性，为后续量产提供可靠数据支持。
