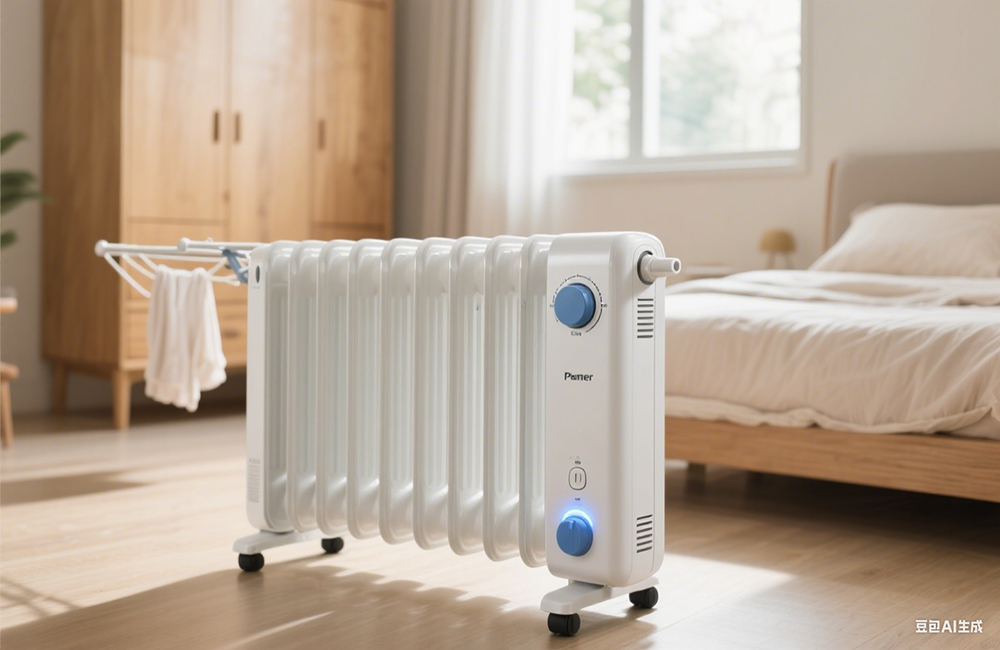

CNC加工电热油汀手板模型是一种高精度、功能性的原型制作方式，适用于验证电热油汀的结构设计、加热效率、散热性能及安全性。以下是详细的技术流程和关键要点：

1. 设计阶段

1.1 需求分析

功能定义：

加热方式：电热油汀通过金属散热片将导热油（如矿物油）加热，通过自然对流散热。

功率与温度：设定功率（如800W-1500W）、温度范围（如60-90℃），需符合安全标准。

控制功能：温控开关（如双金属片温控器或电子温控）、防倾倒断电、过热保护。

结构设计：

外壳：铝合金或钢板冲压成型（耐高温、强度高）。

散热片：鳍片式散热结构（增加散热面积）。

油路设计：密封腔体内填充导热油，预留注油孔和排气阀。

底座：防滑橡胶脚垫、电线出口、防倾倒装置（如重力感应开关）。

1.2 3D建模与工程图

软件选择：使用SolidWorks、UG NX、Pro/E等软件进行三维建模，生成零件图（如散热片、外壳、油路腔体）和装配图。

关键设计点：

散热片布局：均匀分布，倾斜角度优化（如15-30°）以提升散热效率。

油路密封：腔体焊接或胶封，避免漏油。

温控系统集成：温控器安装位置（靠近散热片顶部）以准确感知温度。

2. CNC加工阶段

2.1 机床与材料选择

机床类型：

金属外壳/散热片：使用加工中心（如哈斯、牧野）进行高精度加工。

塑料部件（如底座、控制面板）：使用CNC雕刻机或3D打印（辅助制造）。

材料准备：

外壳/散热片：铝合金6061（轻便、导热性好）或冷轧钢板（成本低）。

腔体密封：硅胶垫圈、密封胶（如耐高温RTV硅橡胶）。

导热油：矿物油（如ISO VG32）或合成油（耐高温、低挥发）。

2.2 编程与刀具路径

G代码编程：

使用Mastercam、PowerMill等CAM软件生成刀具路径：

粗加工：大直径平底刀（Φ10-12mm）快速去除余量。

精加工：球头刀或锥度刀加工散热片鳍片（公差±0.05mm）。

油路腔体：浅槽加工（深度3-5mm），内壁光滑（避免油液残留）。

温控器安装孔：钻孔后攻丝（如M4螺纹），确保温控器固定牢固。

刀具选择：

金属加工：硬质合金刀具（转速10000-15000rpm，进给率0.1mm/齿）。

塑料加工：高速钢刀具（低速高进给，避免熔化）。

2.3 加工注意事项

固定与定位：

金属板材用虎钳或真空吸附固定，防止振动。

散热片阵列需使用治具定位，确保间距均匀（如20-30mm）。

精度控制：

外壳平面度误差≤0.1mm，确保散热片贴合紧密。

油路腔体密封性测试（加压充气或水检，无泄漏）。

3. 电热系统与油路集成

3.1 加热管安装

加热元件：

选用U型或螺旋形电热管（功率密度1-2W/cm²），材质为不锈钢或铜。

安装位置：固定在油路腔体底部，与导热油充分接触。

绝缘处理：

电热管表面包覆镁氧化物（MgO）绝缘层，避免短路。

电热管引线通过密封胶圈穿出外壳，防止漏油。

3.2 油路填充与密封

注油流程：

通过注油孔注入导热油，至腔体80%容量（预留膨胀空间）。

密封注油孔（如焊接或胶封），避免油液泄漏。

排气处理：加热腔体至轻微沸腾，排出内部空气。

密封性测试：

加压测试：向腔体充入0.3-0.5MPa气压，浸水检查无气泡。

高温测试：连续加热4小时，检查是否有渗油。

3.3 温控系统安装

硬件选型：

温控器：双金属片温控器（机械式，成本低）或电子温控（PID控制，精度高）。

防倾倒装置：重力感应开关（倾斜≥45°时自动断电）。

电路集成：

PCB板固定在外壳内侧，连接温控器、加热管和电源线。

电源线出口加护套（如PVC螺旋管），防止弯折损坏。

4. 组装与测试

4.1 组装流程

散热片安装：将CNC加工的散热片插入外壳卡槽，确保紧密贴合。

油路腔体封装：将填充导热油的腔体嵌入外壳，密封胶固定。

温控系统调试：调整温控器触点位置，设定启停温度（如60℃启动，90℃停止）。

底座与防护：安装防滑脚垫、防倾倒装置，连接电源线。

4.2 功能测试

加热性能测试：

设定温度（如80℃），记录升温时间（目标：≤15分钟达目标温度）。

用红外测温仪检测散热片温度均匀性（温差≤±5℃）。

温控精度测试：

检查温控器启停一致性（如设定80℃时，实际波动≤±2℃）。

测试防倾倒功能（倾斜≥45°时10秒内断电）。

安全测试：

外壳温度检测：连续工作1小时后，外壳表面温度≤50℃（避免烫伤）。

漏油测试：倾斜45°放置24小时，检查有无油液渗出。

5. 后处理与优化

5.1 外观优化

表面处理：

金属外壳：喷砂处理（防滑、美观）或阳极氧化（防腐蚀）。

散热片：电镀或喷涂防锈涂层（如黑色哑光漆）。

细节修复：

填补CNC加工痕迹（如用腻子填补微小凹坑）。

边缘倒角处理（避免割手）。

5.2 结构优化

轻量化设计：在非承重区域开孔（如外壳背部蜂窝状散热孔）。

散热效率提升：

优化散热片倾斜角度（如20°）以增强自然对流。

增加扰流板（如PC塑料导风片）引导气流。

5.3 小批量验证

复模生产：通过铝合金压铸或树脂浇筑制作少量样件，验证工艺可行性。

迭代改进：根据测试结果调整设计（如加热管功率、散热片间距）。

6. 关键注意事项

热膨胀系数匹配：金属与塑料材料的热膨胀系数差异可能导致变形，需预留间隙。

电磁兼容性（EMC）：温控电路需屏蔽电磁干扰（如添加金属屏蔽罩）。

食品安全性：若直接接触空气（如卧室使用），需使用环保涂料（如无甲醛漆）。

通过CNC加工制作的电热油汀手板模型，可精准验证结构设计、加热效率、温控稳定性及安全性，为后续量产提供可靠数据支持。
